、參考<飽和水和飽和水蒸氣熱力性質>、《空氣的物理性質表》及相關熱工理論，為客戶設備選型。根據客戶現場條件計算得出釋放熱量為126208.96Cal/h

，可使烤房溫度快速達到70-80℃。建議選用2臺SRZ7*6D翅片管散熱器與配用風量為4000m3/h的4-72-5A離心風機可滿足現場需要

。

設計參數：

項目	數據	單位	備注
蒸汽壓力	0.5	MPa
蒸汽溫度	160	℃
進風密度	1.185	kg/m3	15℃干空氣
風量	6600	m3/h
	7821	kg/h
	2.17	kg/s
空氣重量流速Vr	8.00	kg/㎡*s
通風凈截面積	0.27	㎡
傳熱系數K	32.51	Kcal/㎡*h*℃
進風溫度	15	℃
進風比熱榮	1.0112	Kj/kg*k
出風溫度	80	℃
出風比熱容	1.022	Kj/kg*k
供熱量	528058.3	kj/h
	126208.96	KCal/h
平均溫差	112.50	℃
總散熱面積	34.5	㎡
通風口長	710	mm	776
通風口寬	623	mm	688
實際通風面積	0.44	㎡
凈面比	0.61		KXSR
實際通風凈截面積	0.27	㎡
實際空氣重量流速	8.05	kg/㎡*s
表面管數	10.74	根
	10	根
一臺散熱管散熱面積	17.89	㎡
散熱器臺數	1.93	臺
風阻	12	毫米水柱
	116	Pa

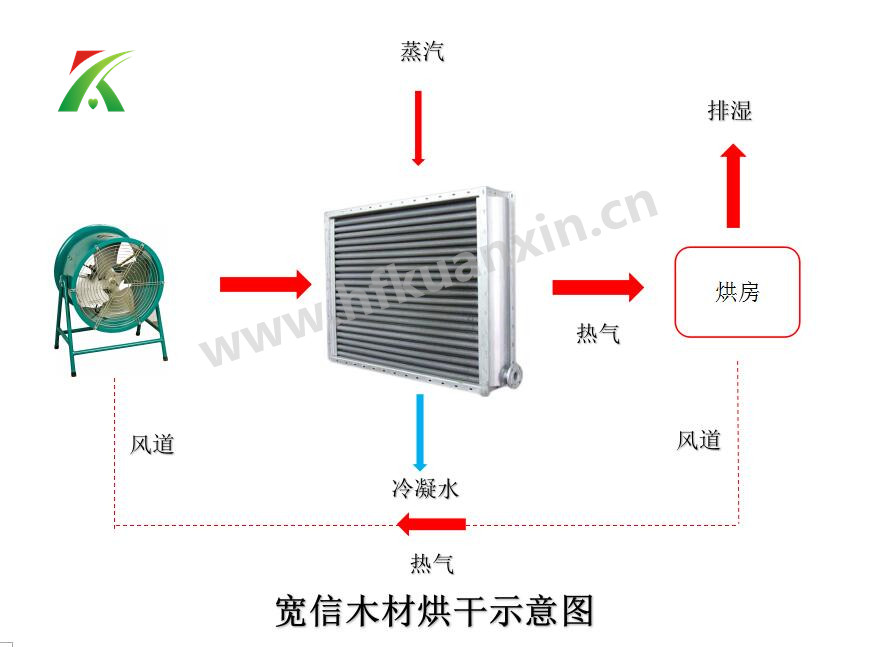

  寬信針對木材烘干的問題

，研發的翅片管散熱器可以處理木材含有量大水分，自然干燥過程中容易出現開裂、彎曲變形、霉變等問題，同時需要很長的時間（3-5個月）等問題。這些問題嚴重影響木材加工企業的生產效率與工藝需要，為此選擇寬信烘房用蒸汽翅片管散熱器，烘干溫度可調，能夠滿足大多數木材干燥需要，節能效果顯著。
